در پروژه‌های صنعتی، برق یکی از مهم‌ترین زیرساخت‌هایی است که عملکرد صحیح تجهیزات، ماشین‌آلات و خطوط تولید به آن وابسته است. انتقال و توزیع انرژی الکتریکی تنها به کابل‌کشی و اتصال تجهیزات محدود نمی‌شود، بلکه مجموعه‌ای از تجهیزات حفاظتی، کنترلی و توزیعی باید در کنار یکدیگر قرار بگیرند تا شبکه برق با ایمنی، نظم و قابلیت اطمینان مناسب فعالیت کند. در این میان، تابلوهای برق نقش بسیار مهمی دارند و می‌توانند بخش قابل توجهی از فرآیند کنترل و مدیریت انرژی الکتریکی در یک مجموعه صنعتی را بر عهده بگیرند.
انتخاب صحیح تابلو برق، موضوعی تخصصی است و نمی‌توان برای تمام پروژه‌ها از یک ساختار ثابت استفاده کرد. نوع کاربری، میزان مصرف، تعداد تجهیزات، شرایط محیطی، سطح ولتاژ، نحوه توزیع برق و نیازهای کنترلی پروژه، همگی در طراحی و ساخت تابلو تأثیرگذار هستند. به همین دلیل، پیش از سفارش تابلو باید اطلاعات فنی پروژه به‌صورت دقیق بررسی شود.
در این زمینه، تابلو برق صنعتی یکی از تجهیزات مهم برای مدیریت و توزیع انرژی در محیط‌های صنعتی به شمار می‌رود. تابلو می‌تواند محل قرارگیری تجهیزات مختلفی مانند کلیدها، فیوزها، کنتاکتورها، رله‌ها، تجهیزات اندازه‌گیری و سایر اجزای الکتریکی باشد و با ایجاد یک ساختار منظم، دسترسی و کنترل تجهیزات را ساده‌تر کند.
تابلو برق صنعتی چه نقشی در مجموعه‌های تولیدی دارد؟
در یک واحد صنعتی، تجهیزات الکتریکی متعددی به‌صورت هم‌زمان فعالیت می‌کنند. موتورهای الکتریکی، پمپ‌ها، فن‌ها، کمپرسورها، دستگاه‌های تولیدی و سیستم‌های روشنایی تنها بخشی از مصرف‌کنندگان برق در چنین محیط‌هایی هستند. اگر برق این تجهیزات بدون طراحی مناسب توزیع شود، احتمال بروز مشکلات مختلف افزایش پیدا می‌کند.
یکی از وظایف اصلی تابلو برق، ایجاد یک نقطه منظم برای توزیع انرژی میان مصرف‌کنندگان مختلف است. در این ساختار می‌توان مدارهای گوناگون را از یکدیگر تفکیک کرد و برای هر مدار تجهیزات حفاظتی مناسب در نظر گرفت. این موضوع علاوه بر افزایش نظم سیستم، در زمان تعمیرات و عیب‌یابی نیز اهمیت زیادی دارد.
از سوی دیگر، تابلو برق می‌تواند امکان کنترل تجهیزات را فراهم کند. بسته به نیاز پروژه، تجهیزات کنترلی مختلفی در داخل تابلو نصب می‌شوند تا راه‌اندازی، توقف یا مدیریت عملکرد دستگاه‌ها با روش مناسب انجام شود. بنابراین تابلو برق را باید بخشی از سیستم کلی برق و کنترل یک مجموعه دانست، نه صرفاً یک محفظه فلزی برای قرار دادن تجهیزات.
طراحی تابلو برق چرا اهمیت دارد؟
طراحی صحیح، یکی از مراحل اصلی در فرآیند تولید یک تابلو برق استاندارد است. پیش از ساخت، باید اطلاعات مربوط به بارهای الکتریکی، جریان مصرفی، تعداد ورودی‌ها و خروجی‌ها، نحوه تغذیه تجهیزات و شرایط نصب مشخص شود. این اطلاعات به طراح کمک می‌کند ساختار مناسبی برای تابلو در نظر بگیرد.
ابعاد تابلو نیز باید متناسب با تجهیزات داخلی و فضای مورد نیاز برای سیم‌کشی انتخاب شود. اگر تابلو بیش از اندازه کوچک باشد، نصب تجهیزات و انجام عملیات تعمیر و نگهداری دشوار می‌شود. از طرف دیگر، انتخاب ابعاد بسیار بزرگ بدون دلیل فنی نیز می‌تواند باعث افزایش هزینه و اشغال فضای اضافی شود.
در طراحی همچنین باید به مسیر عبور کابل‌ها، جانمایی تجهیزات، تهویه، دسترسی به قطعات و امکان توسعه آینده توجه شود. در پروژه‌هایی که احتمال افزایش ظرفیت یا اضافه شدن تجهیزات وجود دارد، بهتر است فضای مناسبی برای توسعه احتمالی در نظر گرفته شود.
اجزای اصلی تابلوهای برق
تابلوهای صنعتی بسته به نوع کاربرد ممکن است از تجهیزات متنوعی تشکیل شوند. کلیدهای اصلی، کلیدهای حفاظتی، فیوزها، کنتاکتورها، رله‌ها، ترمینال‌ها و تجهیزات اندازه‌گیری از جمله قطعاتی هستند که ممکن است در ساختار یک تابلو مورد استفاده قرار گیرند.
انتخاب هر یک از این تجهیزات باید براساس مشخصات فنی پروژه انجام شود. برای مثال، ظرفیت جریان یک کلید باید با شرایط مدار مورد نظر تناسب داشته باشد. همچنین نوع حفاظت مورد نیاز نیز به نوع بار و ساختار شبکه بستگی دارد.
در تابلوهای مربوط به موتورخانه‌ها و خطوط تولید، ممکن است تجهیزات کنترلی بیشتری مورد نیاز باشد. در چنین شرایطی، طراحی داخلی تابلو باید به گونه‌ای انجام شود که تجهیزات قدرت و کنترل با نظم مناسب در کنار یکدیگر قرار بگیرند.
اهمیت کیفیت بدنه و ساختار مکانیکی
کیفیت تابلو فقط به تجهیزات الکتریکی داخل آن محدود نمی‌شود. بدنه و ساختار مکانیکی نیز باید متناسب با محل نصب انتخاب شود. تابلوهایی که در محیط‌های صنعتی قرار می‌گیرند ممکن است در معرض گردوغبار، رطوبت، حرارت، مواد شیمیایی یا ضربه‌های مکانیکی قرار داشته باشند. بنابراین شرایط محیطی در انتخاب ساختار تابلو اهمیت زیادی دارد.
جنس بدنه، ضخامت ورق، نوع پوشش، نحوه تهویه و روش آب‌بندی از جمله مواردی هستند که باید براساس شرایط پروژه بررسی شوند. در محیط‌های خاص ممکن است استفاده از ساختارهایی با مقاومت بیشتر در برابر عوامل محیطی ضروری باشد.
همچنین کیفیت رنگ و پوشش بدنه می‌تواند بر دوام تابلو تأثیرگذار باشد. آماده‌سازی مناسب سطح فلز و استفاده از فرآیند رنگ‌آمیزی متناسب با شرایط محیطی، از عواملی هستند که می‌توانند به افزایش طول عمر بدنه کمک کنند.
تفاوت تابلوهای توزیع و تابلوهای کنترلی
تمام تابلوهای برق وظیفه یکسانی ندارند. برخی تابلوها عمدتاً برای توزیع انرژی الکتریکی مورد استفاده قرار می‌گیرند، در حالی که برخی دیگر وظیفه کنترل تجهیزات و ماشین‌آلات را بر عهده دارند. در بسیاری از پروژه‌های صنعتی نیز یک تابلو ممکن است ترکیبی از وظایف توزیع و کنترل را داشته باشد.
تابلوهای توزیع معمولاً تمرکز بیشتری بر انتقال و تقسیم انرژی میان مدارهای مختلف دارند. در مقابل، تابلوهای کنترلی می‌توانند شامل تجهیزات بیشتری برای فرمان و مدیریت عملکرد دستگاه‌ها باشند. انتخاب ساختار مناسب باید بر اساس نیاز واقعی پروژه انجام شود.
تابلوهای برق در کنار سیستم‌های اصلاح ضریب توان
در برخی واحدهای صنعتی، تعداد زیادی موتور و تجهیزات القایی فعالیت می‌کنند. این تجهیزات می‌توانند بر وضعیت توان راکتیو شبکه تأثیر بگذارند. یکی از روش‌های مدیریت این موضوع، استفاده از بانک‌های خازنی و تجهیزات مرتبط با اصلاح ضریب توان است.
تابلوهای مخصوص این کاربرد باید با توجه به ظرفیت مورد نیاز، نحوه کنترل مراحل خازنی، شرایط شبکه و تجهیزات حفاظتی طراحی شوند. استفاده از تجهیزات مناسب و طراحی اصولی می‌تواند به مدیریت بهتر سیستم کمک کند.
برای پروژه‌هایی که به اصلاح ضریب توان نیاز دارند، بررسی دقیق مشخصات شبکه پیش از انتخاب تجهیزات اهمیت زیادی دارد. ظرفیت بانک خازنی، تعداد مراحل و نحوه کنترل آن باید بر اساس شرایط واقعی مصرف‌کنندگان تعیین شود و انتخاب تجهیزات صرفاً بر مبنای ظرفیت اسمی پروژه، همیشه نتیجه مناسبی ایجاد نمی‌کند.
توجه به سیستم ارت و حفاظت الکتریکی
حفاظت الکتریکی یکی از موضوعات مهم در پروژه‌های صنعتی است. سیستم ارت مناسب می‌تواند در شرایط خطا نقش مهمی در حفاظت از افراد و تجهیزات داشته باشد. به همین دلیل، طراحی تابلو برق باید در هماهنگی با سیستم اتصال زمین مجموعه انجام شود.
تجهیزات حفاظتی داخل تابلو نیز باید به‌درستی انتخاب و تنظیم شوند. هماهنگی میان کلیدهای حفاظتی، کابل‌ها و سایر اجزای سیستم می‌تواند به عملکرد مناسب‌تر شبکه در شرایط خطا کمک کند.
در کنار طراحی تابلو، اجرای صحیح سیستم ارت نیز اهمیت دارد. انتخاب تجهیزات مناسب برای این بخش و اجرای اصولی آن می‌تواند به ایجاد یک سیستم حفاظتی منسجم کمک کند. مجموعه‌هایی که در زمینه تجهیزات و زیرساخت‌های برق صنعتی فعالیت می‌کنند، معمولاً خدمات و محصولات مرتبط با این بخش را نیز ارائه می‌دهند. برای آشنایی بیشتر با این حوزه می‌توان خدمات شرکت نورآسا را بررسی کرد.

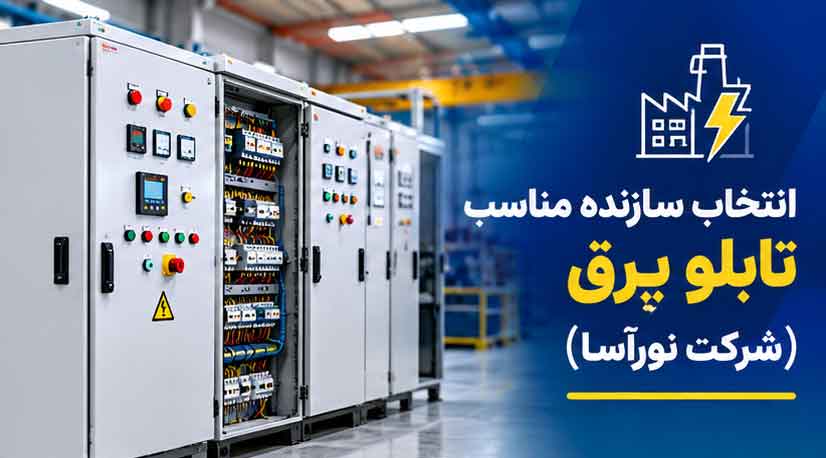

انتخاب سازنده مناسب تابلو برق
یکی از تصمیم‌های مهم در زمان اجرای پروژه، انتخاب مجموعه‌ای است که توانایی طراحی و ساخت تابلو مطابق نیاز فنی پروژه را داشته باشد. ساخت تابلو صرفاً به مونتاژ قطعات داخل یک محفظه محدود نیست و مراحل مختلفی از بررسی نقشه‌ها تا جانمایی تجهیزات، سیم‌کشی، شماره‌گذاری، کنترل اتصالات و آزمایش نهایی را شامل می‌شود.
بهتر است پیش از سفارش، اطلاعاتی مانند سوابق اجرایی، توانایی طراحی، تجهیزات مورد استفاده و فرآیند کنترل کیفیت سازنده بررسی شود. همچنین ارائه اطلاعات فنی کامل از سوی کارفرما می‌تواند به سازنده کمک کند تا تابلو متناسب‌تری طراحی کند.
نگهداری و سرویس دوره‌ای تابلو
پس از نصب تابلو، نگهداری صحیح اهمیت زیادی دارد. گردوغبار، شل شدن اتصالات، افزایش دما یا فرسودگی برخی تجهیزات می‌تواند در طول زمان بر عملکرد سیستم تأثیر بگذارد. به همین دلیل، بازدیدهای دوره‌ای باید بخشی از برنامه نگهداری مجموعه باشد.
در زمان سرویس، وضعیت اتصالات، عملکرد تجهیزات حفاظتی، شرایط تهویه و دمای داخلی تابلو قابل بررسی است. همچنین در صورت مشاهده تغییرات غیرعادی مانند افزایش دما، صدا یا بوی نامتعارف، بررسی سریع سیستم اهمیت دارد.
استفاده از فناوری‌های جدید در تابلوهای صنعتی
با توسعه اتوماسیون صنعتی، تابلوهای برق نیز از نظر ساختار کنترلی پیشرفته‌تر شده‌اند. امروزه در برخی پروژه‌ها از تجهیزات هوشمند، سیستم‌های کنترل و ابزارهای اندازه‌گیری پیشرفته استفاده می‌شود. این تجهیزات می‌توانند اطلاعات بیشتری درباره وضعیت شبکه در اختیار اپراتور قرار دهند.
اتصال تابلو به سیستم‌های مانیتورینگ نیز در برخی صنایع امکان مشاهده پارامترهای الکتریکی و وضعیت تجهیزات را فراهم می‌کند. این قابلیت به مجموعه‌ها کمک می‌کند اطلاعات دقیق‌تری از عملکرد سیستم داشته باشند و در صورت بروز برخی تغییرات، سریع‌تر نسبت به بررسی شرایط اقدام کنند.
جمع‌بندی
تابلو برق یکی از بخش‌های مهم زیرساخت الکتریکی در بسیاری از پروژه‌های صنعتی است و کیفیت طراحی و ساخت آن می‌تواند بر نظم، حفاظت و قابلیت بهره‌برداری از سیستم برق تأثیرگذار باشد. انتخاب تابلو باید بر اساس نوع پروژه، ظرفیت مصرف، شرایط محیطی، نوع تجهیزات و نیازهای کنترلی انجام شود.
در یک پروژه اصولی، ابتدا اطلاعات فنی و نیازهای مصرف‌کنندگان مشخص می‌شود، سپس طراحی انجام می‌گیرد و پس از انتخاب تجهیزات مناسب، ساخت و مونتاژ تابلو آغاز می‌شود. کنترل نهایی، بررسی اتصالات و رعایت الزامات ایمنی نیز بخش مهمی از فرآیند تحویل یک تابلو محسوب می‌شود.
در کنار ساختار الکتریکی، توجه به بدنه، تهویه، دسترسی، سیستم ارت و امکان تعمیر و توسعه آینده نیز اهمیت دارد. مجموعه‌ای که از مرحله طراحی تا ساخت و کنترل نهایی با رویکرد فنی پیش برود، می‌تواند راهکار متناسب‌تری برای نیازهای هر پروژه ارائه کند.
به همین دلیل، هنگام انتخاب تابلو برای یک مجموعه صنعتی بهتر است به جای تمرکز صرف بر قیمت اولیه، مجموعه‌ای از عوامل شامل مشخصات فنی، کیفیت تجهیزات، نحوه ساخت، قابلیت نگهداری و شرایط پروژه مورد بررسی قرار گیرد. چنین رویکردی می‌تواند زمینه استفاده مطمئن‌تر و منظم‌تر از سیستم برق صنعتی را فراهم کند.
